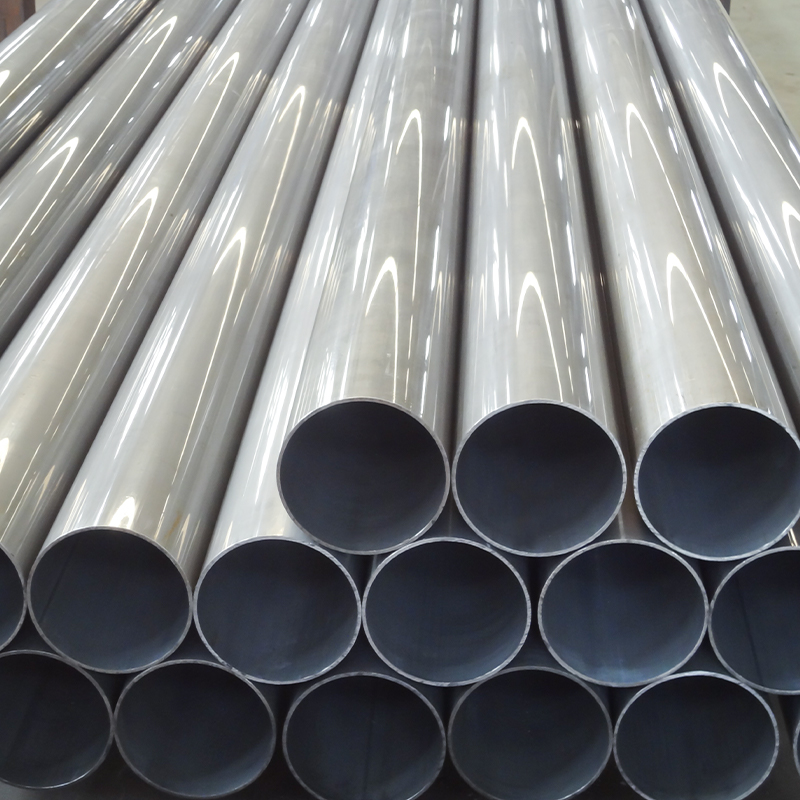

ท่อเหล็กเชื่อมดึงเย็น (CDW) – DIN 2393 | มาตรฐาน ASTM A513 (ST37-2, ST52-3)
ท่อเหล็ก CDW ความแม่นยำสูงสำหรับงานไฮดรอลิก ยานยนต์ และอุตสาหกรรม
Suao Metal จำหน่ายท่อเหล็กเชื่อมเย็น (CDW) ระดับพรีเมี่ยมที่ผลิตตามมาตรฐาน DIN 2393a และ ASTM A513 โดยมีจำหน่ายในเกรด ST37-2 และ ST52-3 ท่อที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำของเรามอบความแข็งแกร่งที่เหนือกว่า ความคลาดเคลื่อนที่จำกัด และการตกแต่งพื้นผิวที่ยอดเยี่ยม เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง
คุณสมบัติหลักและคุณประโยชน์
· ความแม่นยำในการดึงเย็น – ช่วยเพิ่มคุณสมบัติทางกล (ความต้านทานแรงดึงสูงขึ้น ความแข็งดีขึ้น)
· การปฏิบัติตามอย่างเข้มงวด – ตรงตามข้อกำหนด ดิน 2393 (เยอรมนี) และ มาตรฐาน ASTM A513 (สหรัฐอเมริกา)
· พื้นผิวเรียบ – ไร้เสี้ยน พร้อมสำหรับการตัดเฉือน การเคลือบ หรือการเชื่อม
· ช่วงวัสดุกว้าง – ST37-2 (เทียบเท่า S235JR) สำหรับความสามารถในการเชื่อม และ ST52-3 (เทียบเท่า S355JR) สำหรับการใช้งานที่มีโหลดสูง
· ขนาดที่กำหนดเอง – มีให้เลือกหลายขนาด OD, ความหนาของผนัง และความยาว เพื่อให้เหมาะกับความต้องการของคุณ
การใช้งานทั่วไป
· ระบบไฮดรอลิกและนิวแมติก (ท่อสูบ ส่วนประกอบแอคทูเอเตอร์)
· ชิ้นส่วนยานยนต์ (แชสซี ระบบส่งกำลัง ท่อน้ำมันเชื้อเพลิง)
· เครื่องจักรและแบริ่ง (ลูกกลิ้งลำเลียง บูช เพลา)
· วิศวกรรมการก่อสร้างและโครงสร้าง (นั่งร้าน โครงรองรับ)
มาตรฐานและเกรดเทียบเท่า
| มาตรฐาน | เกรด | คุณสมบัติที่สำคัญ | เกรดที่เทียบเท่า |
| ดิน 2393 | ST37-2 | คาร์บอนต่ำ ขึ้นรูปได้ดี | S235JR (อังกฤษ), Q235B (GB) |
| ดิน 2393 | ST52-3 | มีความแข็งแรงสูงรับน้ำหนักได้ | S355JR (อังกฤษ), Q355B (GB) |
| ASTM A513 | แบบที่ 5 (ERW) | เชื่อมความต้านทานไฟฟ้า | เอไอเอส 1018, 1026 |
ท่อ CDW ความแม่นยำสูงถึง 299 มม. OD - มีขนาดที่กำหนดเองได้
ช่วงขนาดที่สมบูรณ์
| เส้นผ่านศูนย์กลางภายนอก/O.D. (OD) | ความหนาของผนัง | มาตรฐาน Length | ความอดทน | เกรดs Available |
| 8 มม. - 30 มม | 0.8 มม. - 3.0 มม | 2ม. - 12ม | h9 (ดิน 2393) | ST37-2, ST52-3 |
| 32มม. - 60มม | 1.2 มม. - 5.0 มม | 2ม. - 12ม | h10 | ST37-2, ST52-3 |
| 63มม. - 120มม | 1.5 มม. - 8.0 มม | 2ม. - 12ม | h11 | ST37-2, ST52-3 |
| 121มม. - 180มม | 2.0มม. - 12.0มม | 2ม. - 12ม | h11 | ST52-3 |
| 182มม. - 299มม | 3.0มม. - 20.0มม | 2ม. - 12ม | ชั่วโมง12 | ST52-3 |
หมายเหตุสำคัญ:
· ท่อทั้งหมดเป็นไปตามมาตรฐาน DIN 2393 ส่วนที่ 1/2 และ ASTM A513 ประเภท 5
· ขนาดพิเศษใช้ได้กับ OD 300-450 มม. (ใช้ขั้นต่ำ)
· ความยาวที่กำหนดเองสูงสุด 12 เมตรสำหรับการใช้งานโครงสร้าง
· ความหยาบผิว: Ra ≤ 1.6μm (ทำได้ด้วยการประมวลผลรอง)
กระบวนการผลิตขั้นสูง
การเตรียมวัสดุ
· เหล็กแผ่นรีดเย็น (DIN EN 10139)
· องค์ประกอบทางเคมีตรวจสอบผ่านสเปกโตรมิเตอร์
การเชื่อมด้วยความถี่สูง
· กระบวนการ ERW ที่ความถี่ 400kHz
· รอยเชื่อมอบอ่อนสำหรับโครงสร้างจุลภาคที่สม่ำเสมอ
กระบวนการวาดแบบเย็น
· การวาดแบบหลายขั้นตอนด้วยแม่พิมพ์ทังสเตนคาร์ไบด์
· ลดพื้นที่ตัดขวาง 15-30% ต่อการผ่าน
· การอบอ่อนระดับกลาง (650-750°C) ระหว่างการดึง
การประมวลผลขั้นสุดท้าย
· การยืดผมแบบหมุน (ความตรง ±0.1มม./ม.)
· การทดสอบอัลตราโซนิก (ครอบคลุม 100%)
· ฟอสเฟต/การเติมน้ำมันเพื่อป้องกันการกัดกร่อน
การเปรียบเทียบทางเทคนิค: ST37-2 กับ ST52-3
| คุณสมบัติ | ST37-2 (ดิน 2393) | ST52-3 (ดิน 2393) | เทียบเท่า ASTM A513 |
| ความแข็งแรงของผลผลิต | ≥235เมกะปาสคาล | ≥355เมกะปาสคาล | แบบที่ 5 (1018) |
| ความต้านแรงดึง | 340-470 เมกะปาสคาล | 490-630 เมกะปาสคาล | แบบที่ 5 (1,026) |
| การยืดตัว (A₅) | ≥23% | ≥20% | - |
| การทดสอบแรงกระแทก | 20°ซ | -20°ซ | - |
| ปริมาณคาร์บอน | ≤0.17% | ≤0.20% | - |
การใช้งานทั่วไป
· ST37-2: โครงเฟอร์นิเจอร์ ลูกกลิ้งลำเลียง ส่วนประกอบโครงสร้างเบา
· ST52-3: กระบอกไฮดรอลิก โครงรถบรรทุก บูมเครน
· การใช้งานพิเศษ: ระบบนิวแมติก (ISO 7180) ชิ้นส่วนความปลอดภัยของยานยนต์
เหตุใดจึงเลือกท่อ CDW ของเรา
· การรับรองแบบคู่: เป็นไปตามมาตรฐานทั้ง DIN และ ASTM
· สินค้าคงคลังขนาดใหญ่: 8,000 ตันในโกดัง
บริการพิเศษ:
1. การเจียร ID/OD (ความแม่นยำ ±0.01 มม.)
2. การชุบสังกะสี (เคลือบได้ถึง 20μm)
3. การตัดด้วยเลเซอร์สำหรับรูปทรงที่ซับซ้อน
ติดต่อทีมวิศวกรของเรา:
[ปุ่ม] ดาวน์โหลดเอกสารข้อมูลจำเพาะฉบับเต็มของ DIN 2393
[ปุ่ม] รับการกำหนดราคาทันทีสำหรับปริมาณมาก
Suao เป็นผู้ผลิตมืออาชีพด้านท่อเหล็กดึงเย็นความแม่นยำสูง ท่อไฮดรอลิก และท่อโครงสร้างเครื่องจักรกล ผสานการวิจัยและพัฒนา การผลิต การตรวจสอบ และการขายทั่วโลก เราดำเนินการโรงงานผลิตหลักสองแห่งครอบคลุมพื้นที่กว่า 36,000 ตารางเมตร มีพนักงานมากกว่า 200 คน และกำลังการผลิตต่อปีมากกว่า 50,000 ตัน จัดส่งให้ลูกค้าทั่วตลาดอุตสาหกรรมหลักของโลก ในฐานะ ผู้จัดจำหน่าย ท่อเหล็กเชื่อมดึงเย็น (CDW) DIN 2393 ASTM A513 เกรด ST37-2 ST52.3ความสามารถในการผลิตแบบบูรณาการของเรารวมถึงการดึงเย็น การอบชุบ การยืดตรง การตกแต่ง การตัด การลบมุม และการปรับสภาพพื้นผิว ซึ่งได้รับการสนับสนุนจากอุปกรณ์ขั้นสูงครบชุดสำหรับการทดสอบแบบไม่ทำลาย การวิเคราะห์ทางเคมี และการตรวจสอบขนาดแบบออนไลน์ – รับประกันว่าทุกท่อเป็นไปตามมาตรฐานคุณภาพที่เข้มงวด เราลงทุนอย่างต่อเนื่องในระบบอัตโนมัติและระบบการผลิตอัจฉริยะเพื่อให้สามารถผลิตแบบยืดหยุ่น หลากหลาย และปริมาณน้อยได้ กำหนดเอง ท่อเหล็กเชื่อมดึงเย็น (CDW) DIN 2393 ASTM A513 เกรด ST37-2 ST52.3ผลิตภัณฑ์ของเราใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้าง ระบบไฮดรอลิก ชิ้นส่วนยานยนต์ พลังงานลม การต่อเรือ รถไฟ และภาคน้ำมันและก๊าซ ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, CE และ RoHS Hongli เป็นมากกว่าผู้ผลิต – เราเป็นพันธมิตรระยะยาวที่เชื่อถือได้สำหรับลูกค้าอุตสาหกรรมทั่วโลก
