ภาพรวม

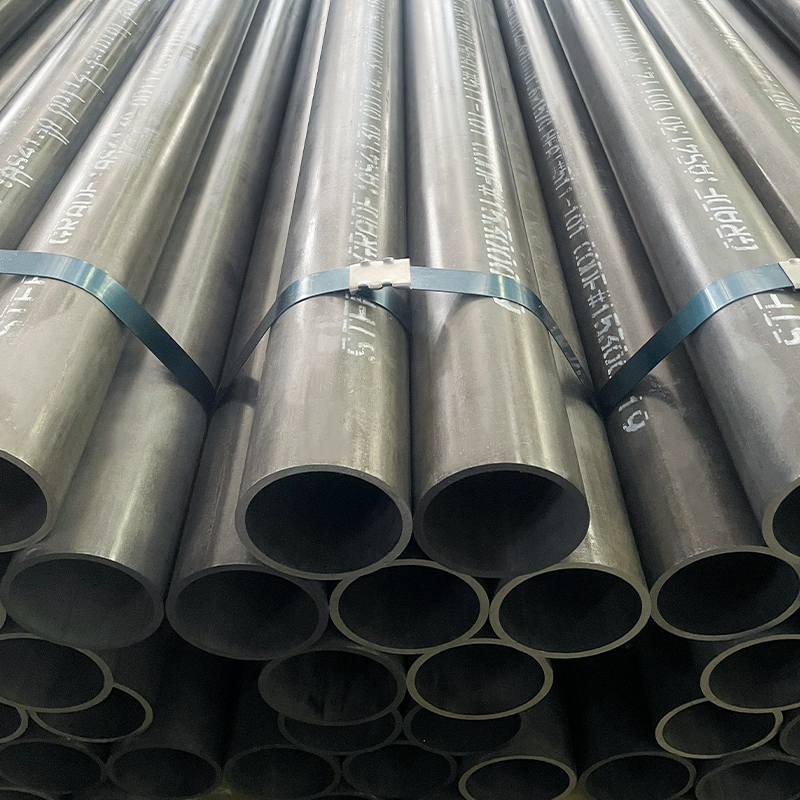

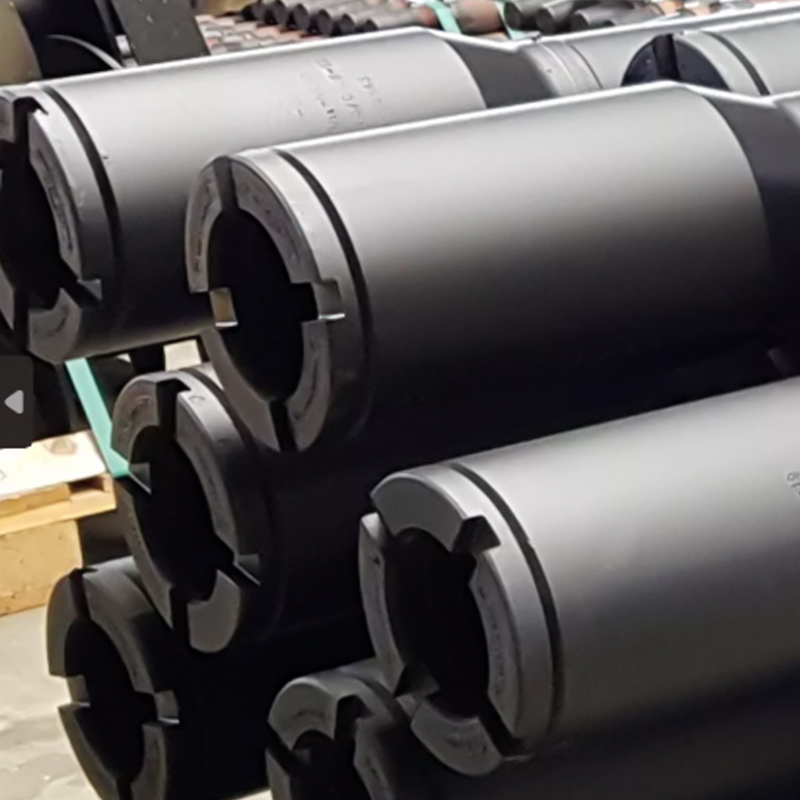

เพิ่มพลังการขุดเจาะทางธรณีเทคนิคของคุณด้วยท่อเจาะธรณีเทคนิค ASTM A519 เกรด 4130 ของเรา มีจำหน่ายในขนาดตั้งแต่ Ø60.3 ถึง 114.3 มม. (2.375–4.5 นิ้ว) เส้นผ่านศูนย์กลางภายนอก (OD) และ 4 ถึง 12.7 มม. (0.157–0.5 นิ้ว) ความหนาของผนัง (WT) รวมถึงมาตรฐานอุตสาหกรรม Ø89 มม. x 6 มม. (3.504 นิ้ว x 0.236 นิ้ว) ท่อเหล็กไร้ตะเข็บหรือแบบเชื่อมเหล่านี้ให้ความแข็งแรง ความทนทาน และความแม่นยำเป็นพิเศษสำหรับการเก็บตัวอย่างดินใน การใช้งานด้านสิ่งแวดล้อม ธรณีเทคนิค และน้ำบาดาล ออกแบบมาเพื่อการเจาะแบบเพอร์คัสซีฟและแบบหมุน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพดินที่ท้าทาย โดยมีการใช้งานรองน้อยที่สุดในการใช้งานเชิงโครงสร้าง

เหตุใดจึงเลือกท่อเจาะธรณีเทคนิคของเรา

·ความตรงที่ยอดเยี่ยม： ความตรงภายใน 0.1 มม./เมตร รักษาความแม่นยำในการเจาะและลดการเบี่ยงเบนของรูเจาะ
· ปรับปรุงคุณสมบัติทางกล – ความแข็งแรงของผลผลิตที่สูงขึ้นและความต้านทานต่อความล้าเมื่อเทียบกับท่อรีดร้อน
·ความเผื่อมิติที่แน่นหนา : OD สม่ำเสมอ ความหนาของผนัง และความพอดีของเกลียว (เช่น Ø89 มม./3.504 นิ้ว OD ±0.1 มม., 6 มม./0.236 นิ้ว WT ±3%) รับประกันความเข้ากันได้กับแท่นขุดเจาะธรณีเทคนิค
·พื้นผิวด้านในและด้านนอกเรียบ – แรงเสียดทานต่ำ กำจัดดิน/ของเหลวได้ง่ายขึ้น
·ยืดอายุการใช้งาน – ทนทานต่อการสึกหรอ ความเสียหายของด้าย และความล้มเหลวจากความเมื่อยล้า
·ขนาดมาตรฐานสากล: ขนาดเช่น Ø89 มม. x 6 มม. (3.504 นิ้ว x 0.236 นิ้ว) และ Ø76.1 มม. x 6 มม. (3 นิ้ว x 0.236 นิ้ว) ตอบสนองความต้องการของอุตสาหกรรมสำหรับการสุ่มตัวอย่างดิน
·ประสิทธิภาพที่หลากหลาย: ปรับให้เหมาะสมสำหรับ Geoprobe® DT45 และแท่นขุดเจาะที่คล้ายกัน ช่วยให้มั่นใจในการสุ่มตัวอย่างหลักที่มีประสิทธิภาพ

เกรดเหล็กทั่วไปสำหรับท่อเจาะธรณีเทคนิค

ท่อเจาะ ASTM A519 เกรด 4130 ของเราได้รับการเสริมด้วยเกรดอื่นๆ เพื่อตอบสนองความต้องการทางธรณีเทคนิคที่หลากหลาย:

·มาตรฐาน ASTM A519 4130 (45#): เหล็กโลหะผสมความแข็งแรงสูง (ความแข็งแรงของผลผลิต: ~520 นิวตัน/มม.² ความต้านทานแรงดึง: ~690 นิวตัน/มม.²) สำหรับการสุ่มตัวอย่างดินในดินผสม (เช่น Ø89 มม. x 6 มม. / 3.504 นิ้ว x 0.236 นิ้ว)
·มาตรฐาน ASTM A519 4140: ความแข็งแรงสูงกว่า (ความแข็งแรงของผลผลิต: ~655 นิวตัน/มม.², ความต้านทานแรงดึง: ~862 นิวตัน/มม.²) สำหรับการสุ่มตัวอย่างดินที่ลึกหรือแข็งกว่า (เช่น Ø101.6 มม. x 8 มม. / 4 นิ้ว x 0.315 นิ้ว)
· มาตรฐาน ASTM A519 4340: ความแข็งแรงสูงเป็นพิเศษ (ความแข็งแรงของผลผลิต: ~710 นิวตัน/มม.², ความต้านทานแรงดึง: ~930 นิวตัน/มม.²) สำหรับสภาพธรณีเทคนิคขั้นรุนแรง (เช่น Ø114.3 มม. x 10 มม. / 4.5 นิ้ว x 0.394 นิ้ว)
· API 5DP E75: เกรดท่อเจาะมาตรฐาน (ความแข็งแรงของผลผลิต: ~517 นิวตัน/มม.² ความต้านทานแรงดึง: ~689 นิวตัน/มม.²) สำหรับการขุดเจาะธรณีเทคนิคและบ่อน้ำ (เช่น Ø76.1 มม. x 6 มม. / 3 นิ้ว x 0.236 นิ้ว)
·เอพีไอ 5DP X95: ความแข็งแรงที่เพิ่มขึ้น (ความแข็งแรงของผลผลิต: ~655 นิวตัน/มม.², ความต้านทานแรงดึง: ~724 นิวตัน/มม.²) สำหรับการสุ่มตัวอย่างดินที่มีความต้องการสูง (เช่น Ø89 มม. x 6 มม. / 3.504 นิ้ว x 0.236 นิ้ว)
· API 5DP G105: ความแข็งแรงสูง (ความแข็งแรงของผลผลิต: ~724 นิวตัน/มม.², ความต้านทานแรงดึง: ~793 นิวตัน/มม.²) สำหรับการเจาะลึกทางธรณีเทคนิค (เช่น Ø101.6 มม. x 8 มม. / 4 นิ้ว x 0.315 นิ้ว)
· API 5DP S135: ความแข็งแรงระดับพรีเมียม (ความแข็งแรงของผลผลิต: ~931 N/mm² ความต้านทานแรงดึง: ~1000 N/mm²) สำหรับสภาวะที่รุนแรง (เช่น Ø114.3 มม. x 10 มม. / 4.5 นิ้ว x 0.394 นิ้ว)
· AISI 304 (EN 1.4301): เหล็กกล้าไร้สนิมสำหรับการเจาะต้านทานการกัดกร่อนในดินที่มีการปนเปื้อน (เช่น Ø89 มม. x 6 มม. / 3.504 นิ้ว x 0.236 นิ้ว)

เกรดเหล่านี้รับประกันความคล่องตัวในการเก็บตัวอย่างดิน การติดตั้งบ่อน้ำบาดาล และการทดสอบทางธรณีเทคนิค ซึ่งสอดคล้องกับมาตรฐาน เช่น API 5DP และ GB/T 699

กระบวนการผลิต

1. การคัดเลือกวัตถุดิบ – เหล็กแท่งพรีเมียม (45#, AISI 1045, 4130, 4140) ได้รับการทดสอบเพื่อความบริสุทธิ์และความสม่ำเสมอ
2. การขึ้นรูปร้อน – เหล็กแท่งรีดร้อนหรือหลอมเป็นท่อกลวง
3. การวาดภาพแบบเย็น – ท่อถูกดึงเย็นด้วยแม่พิมพ์ที่มีความแม่นยำเพื่อปรับแต่งความแม่นยำของมิติ ความกลม และความตรง
4. การรักษาความร้อน – การชุบแข็งเพื่อปรับสมดุลความแข็งแรง ความเหนียว และความต้านทานต่อความเมื่อยล้า
5. การยืดผม – เครื่องยืดผมแบบหลายม้วนและแบบไฮดรอลิกขั้นสูงช่วยให้ท่อมีความทนทานต่อความตรงที่แน่นมาก ซึ่งลดการเบี่ยงเบนของการเจาะ
6. เครื่องจักรกลซีเอ็นซี – หมุนปลายและเตรียมพร้อมสำหรับการร้อยด้าย
7. การทำเกลียว – เกลียว Q™ (หรือ R/T/API) ถูกตัดด้วยเครื่องกลึง CNC เพื่อให้มั่นใจในการถ่ายเทแรงบิดที่เชื่อถือได้
8. การรักษาพื้นผิว – แบล็คออกไซด์ ฟอสเฟต ชุบสังกะสี หรือการเคลือบที่ลูกค้ากำหนด
9. การตรวจสอบและทดสอบ – การตรวจสอบขนาด การตรวจสอบความตรง การทดสอบอัลตราโซนิก การทดสอบความแข็ง และการวัดเกลียว
10. บรรจุภัณฑ์ – ท่อมีการติดตั้งตัวป้องกันเกลียวและมัดไว้อย่างแน่นหนา

กระบวนการนี้ทำให้ได้ท่อเจาะประสิทธิภาพสูงเพื่อการสุ่มตัวอย่างดินที่เชื่อถือได้

ข้อมูลจำเพาะของวัสดุ

เกรด: ASTM A519 เกรด 4130 (เทียบเท่ากับ GB/T 699 45#) พร้อมตัวเลือกสำหรับ 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
องค์ประกอบทางเคมี (เกรด 4130, % ยกเว้นที่ระบุไว้):
·คาร์บอน (C):0.28–0.33
·แมงกานีส (Mn): 0.40–0.60
·ฟอสฟอรัส (P): สูงสุด 0.035
·ซัลเฟอร์ (S): สูงสุด 0.040
·โครเมียม (Cr): 0.80–1.10
·โมลิบดีนัม (Mo): 0.15–0.25
คุณสมบัติทางกล (เกรด 4130 ดับและนิรภัย):
·ความแข็งแรงของผลผลิต: ~520 นิวตัน/มม.²
·ความต้านทานแรงดึง: ~690 นิวตัน/มม.²
·การยืดตัว:15% (นาที)

ช่วงขนาด:

·เส้นผ่านศูนย์กลางภายนอก/O.D. (OD): Ø60.3–114.3 มม. (2.375–4.5 นิ้ว)
·ความหนาของผนัง (WT) : 4–12.7 มม. (0.157–0.5 นิ้ว)
·ความยาว: R1 (6.1–7.6 ม. / 20–25 ฟุต), R2 (8.5–10 ม. / 28–33 ฟุต), R3 (11.6–13.7 ม. / 38–45 ฟุต) หรือแบบตัดแบบกำหนดเอง

ขนาดทั่วไปสำหรับท่อเจาะธรณีเทคนิค (OD x WT):
·Ø60.3 มม. x 6 มม. (2.375 นิ้ว x 0.236 นิ้ว การเก็บตัวอย่างดินแบบมีน้ำหนักเบา)
·Ø76.1 มม. x 6 มม. (3 นิ้ว x 0.236 นิ้ว, การสุ่มตัวอย่างดินแบบมาตรฐาน)
·Ø89 มม. x 6 มม. (3.504 นิ้ว x 0.236 นิ้ว, การสุ่มตัวอย่างดินมาตรฐาน)
·Ø101.6 มม. x 8 มม. (4 นิ้ว x 0.315 นิ้ว, การเก็บตัวอย่างดินที่ลึกยิ่งขึ้น)
·Ø114.3 มม. x 10 มม. (4.5 นิ้ว x 0.394 นิ้ว, การเจาะธรณีเทคนิคงานหนัก)

ความคลาดเคลื่อน (ต่อ ASTM A519):
·OD: ±0.05 มม. สำหรับ Ø60.3–100 มม. ±0.1 มม. สำหรับ >100–114.3 มม
·น้ำหนัก: ±3%
·ความยาว: ±50 มม. สำหรับความยาวในการตัด
·เงื่อนไขการจัดส่ง: ดับและนิรภัย, ทำให้เป็นมาตรฐาน
·สภาพพื้นผิว: ออกไซด์สีดำ เคลือบฟอสเฟต หรือตามที่ลูกค้ากำหนด
·หัวข้อการเชื่อมต่อ: NC26, NC31, NC38, NC40 หรือแบบกำหนดเอง

การใช้งาน
ASTM A519 เกรด 4130 และท่อเจาะอื่นๆ ของเรา (เช่น Ø89 มม. x 6 มม. / 3.504 นิ้ว x 0.236 นิ้ว) ได้รับการออกแบบมาเพื่อ:
การเก็บตัวอย่างดินธรณีเทคนิค การสำรวจสถานที่ การขุดเจาะธรณีเทคนิค: ท่อเจาะประสิทธิภาพสูงสำหรับ:
1. การทดสอบด้านสิ่งแวดล้อม: การวิเคราะห์ดินเพื่อการปนเปื้อน (4130, AISI 304, Ø89 มม. x 6 มม.)
2. การสืบสวนทางธรณีเทคนิค: การทดสอบการเจาะทะลุมาตรฐาน (SPT), การสุ่มตัวอย่างหลัก (4130, 4140, Ø76.1 มม. x 6 มม.)
3. บ่อน้ำบาดาล: การติดตั้งหลุมตรวจสอบ (API 5DP E75, X95, Ø101.6 มม. x 8 มม.)
4. การตรวจวัดแบบไดนามิก: การเก็บตัวอย่างแบบกระแทกในดินผสม (4130, G105, Ø89 มม. x 6 มม.)
5. การประเมินสถานที่ทางวิศวกรรมโยธา
6. การวิเคราะห์ความมั่นคงของฐานรากและพื้นดิน
7. การใช้งานรอง (การใช้งานจำกัด):
·ส่วนรองรับโครงสร้างขนาดเล็ก (เช่น ASTM A519 4140)
·ปลอกชั่วคราวสำหรับการเจาะตื้น (AISI 304)

สำหรับการใช้งานน้ำหนักเบา ลองดูท่อ ASTM A513 เกรด 1010 สำหรับลูกกลิ้งสายพานลำเลียง

การประกันคุณภาพ

ท่อเกรด 4130, 4140, API 5DP และท่ออื่นๆ ทั้งหมดเป็นไปตามมาตรฐาน ASTM A519, API 5DP หรือมาตรฐานที่เกี่ยวข้อง ใบรับรองการทดสอบตามมาตรฐาน DIN EN 10204 3.1 ตรวจสอบองค์ประกอบทางเคมี คุณสมบัติทางกล และความแม่นยำของมิติ การทดสอบอัลตราโซนิก การทดสอบความแข็ง และการตรวจสอบเกลียวทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดสำหรับการขุดเจาะทางธรณีเทคนิค

เพิ่มประสิทธิภาพการเก็บตัวอย่างดินของคุณ

·สร้างมาเพื่อดินเหนียว: ขนาดเช่น Ø89 มม. x 6 มม. (3.504 นิ้ว x 0.236 นิ้ว) และ Ø101.6 มม. x 8 มม. พร้อมเกรด 4130 ถึง S135 รับประกันความทนทานและความแม่นยำ
·การปฏิบัติตามมาตรฐานสากล: ตัวเลือก ASTM A519, API 5DP และ GB/T 699 ตอบสนองความต้องการด้านธรณีเทคนิคทั่วโลก
·อุปทานที่ยืดหยุ่น: ขนาดมาตรฐานในสต็อกและความยาวที่ปรับแต่งได้สำหรับแท่นขุดเจาะของคุณ
·คำแนะนำจากผู้เชี่ยวชาญ: ทีมงานของเราช่วยคุณเลือกเกรดและขนาดที่เหมาะสมที่สุดสำหรับการสุ่มตัวอย่างดินอย่างมีประสิทธิภาพ
