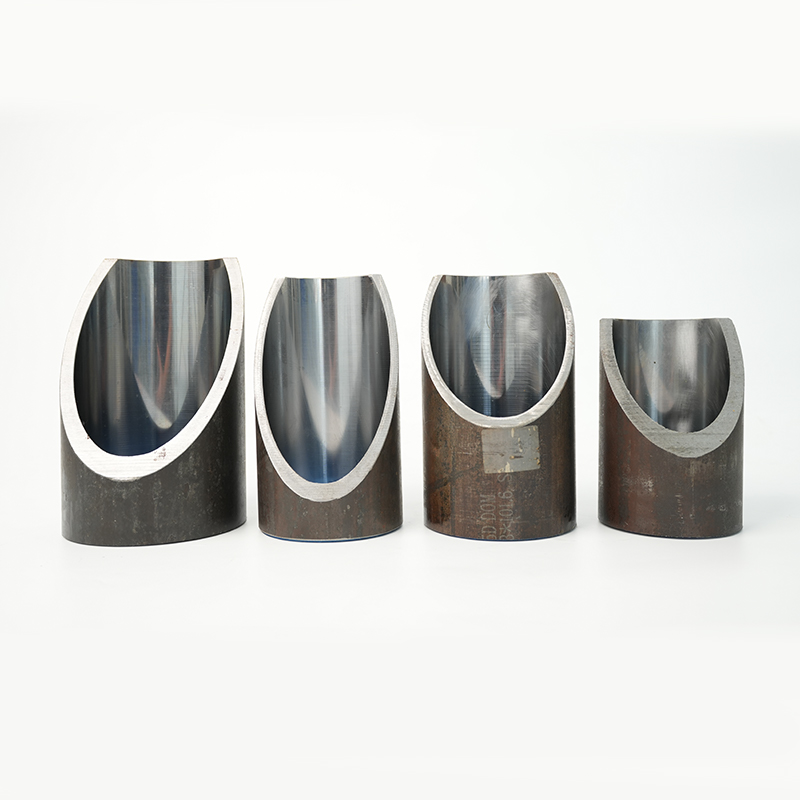

ท่อ Honed และ Skived & Roller Burnished (SRB) ของเรา – ASTM A519 เป็นท่อเหล็กรีดเย็นไร้ตะเข็บ (CDS) ที่มีความแม่นยำผ่านกระบวนการแปรรูปเพื่อให้ได้พื้นผิวที่มีเส้นผ่านศูนย์กลางด้านในเหมือนกระจก ด้วยพิกัดความเผื่อ H8 และความขรุขระของพื้นผิวต่ำถึง Ra 0.4 μm ท่อเหล่านี้จึงเหมาะอย่างยิ่งสำหรับกระบอกไฮดรอลิกที่ต้องการแรงเสียดทานต่ำ อายุการใช้งานซีลยาวนาน และความต้านทานการสึกหรอสูง
ออกแบบมาสำหรับตลาดอเมริกาเหนือและต่างประเทศที่เป็นไปตามมาตรฐาน ASTM ท่อเหล่านี้ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกในการก่อสร้าง อุตสาหกรรม การเกษตร และยานยนต์
เกรดเหล็กทั่วไป
·ST52 – ความแข็งแรงทางกลที่ดี สามารถแปรรูป และเชื่อมได้
·20MnV6 – เหล็กกล้าไมโครอัลลอยด์เพื่อความทนทานต่อการสึกหรอและความเหนียวสูง
·27SiMn – เหล็กโลหะผสมความแข็งแรงสูงสำหรับกระบอกไฮดรอลิกงานหนัก
·เกรดอื่นๆ ตามคำขอ (ASTM A519 1020, 1026, DOM)
ขนาดทั่วไป (OD × WT × ID)
·Ø40 มม. × 5 มม. (ID Ø30 มม.)
·Ø63.5 มม. × 6 มม. (ID Ø51.5 มม.)
·Ø90 มม. × 8 มม. (ID Ø74 มม.)
·Ø100 มม. × 10 มม. (ID Ø80 มม.)
·Ø125 มม. × 12.5 มม. (รหัส Ø100 มม.)
·Ø150 มม. × 15 มม. (รหัส Ø120 มม.)
ขนาดอิมพีเรียล (ท่อ DOM ตามนิ้ว) มีให้บริการตามคำขอ
ข้อมูลจำเพาะทางเทคนิค
·มาตรฐาน: ท่อ ASTM A519 ประเภท 5 / DOM
·สภาพ: ดึงเย็นแบบไม่มีรอยต่อ, Honed หรือ SRB
·ความอดทนต่อรหัส: H8 (หรือเข้มงวดกว่านี้ตามคำขอ)
·การตกแต่งพื้นผิว: Ra ≤ 0.4 μm (เฉียบคม), Ra ≤ 0.2 μm (SRB)
·ความตรง: ≤ 0.3 มม./ม
·ความกลม: ≤ 0.03 มม
กระบวนการผลิต
1. ASTM A519 การผลิตท่อไร้รอยต่อ – เจาะและรีดร้อน
2. การดึงเย็นเหนือแมนเดรล (DOM) – ปรับปรุงความแม่นยำของมิติและคุณสมบัติทางกล
3. การรักษาความร้อน / การทำให้เป็นมาตรฐาน – รับประกันความเสถียรของโครงสร้างภายใน
4. การสร้างเสริม – การขัดผิวที่แม่นยำเพื่อให้ได้ ID ที่ราบรื่น
5. การเล่นสกีและการปั่นลูกกลิ้ง (SRB) – ตัวเลือกการเคลือบกระจกสำหรับ Ra ต่ำพิเศษ
6. การตรวจสอบ – การตรวจสอบมิติ ความตรง ความกลม และการตกแต่งพื้นผิว
คุณสมบัติหลักและคุณประโยชน์
· ID เรียบเป็นพิเศษสำหรับซีลและลูกสูบที่มีอายุการใช้งานยาวนาน
· ความแม่นยำ มิติสูง (H8) สำหรับการประกอบกระบอกสูบที่เชื่อถือได้
·มีให้เลือกทั้งแบบขัดเงาและแบบ SRB
·โซลูชันที่คุ้มค่าสำหรับกระบอกไฮดรอลิกแรงดันปานกลางถึงสูง
· รองรับการใช้งาน กับมาตรฐานเมตริกและจักรวรรดิ
การใช้งาน
· กระบอกไฮดรอลิกในงานก่อสร้าง เกษตรกรรม และเครื่องจักรอุตสาหกรรม
· กระบอกกระบอกสูบนิวแมติก
· อุปกรณ์ยกงานหนัก
· เครื่องอัดขึ้นรูปและระบบอัตโนมัติทางอุตสาหกรรม
