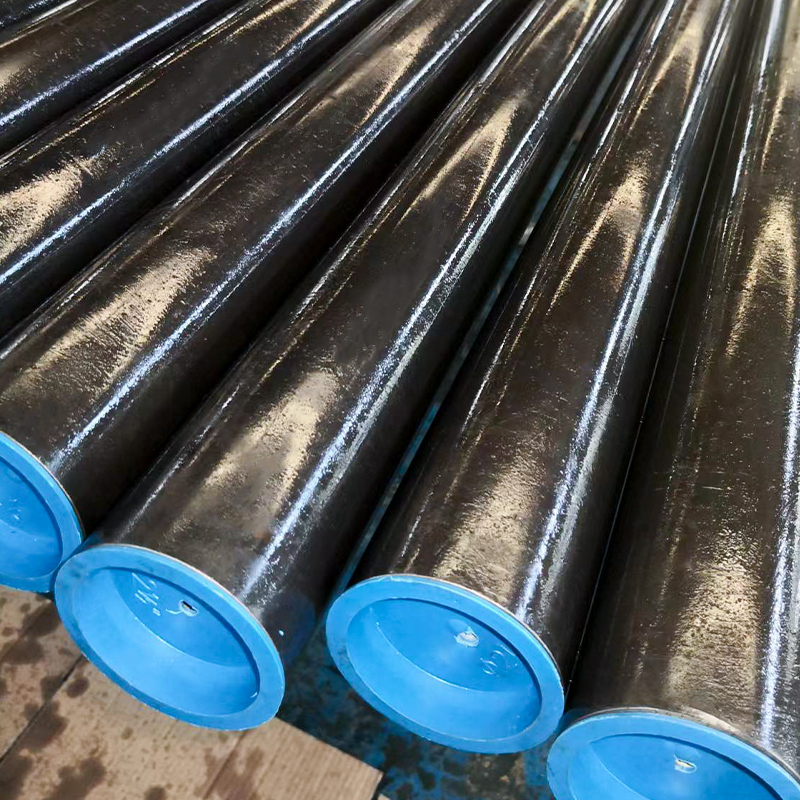

ท่อกระบอกไฮดรอลิกของเรา – ASTM A513 ST52 Cold Drawn Welded (CDW) ได้รับการออกแบบมาเพื่อมอบความสมดุลของความแม่นยำสูง ความน่าเชื่อถือ และความคุ้มค่า ผลิตผ่านการเชื่อมต้านทานไฟฟ้า (ERW) และต่อมาดึงเย็นบนแมนเดรล (DOM) ท่อเหล่านี้ได้รับความแม่นยำด้านมิติที่ยอดเยี่ยม พื้นผิวด้านในเรียบ และความตรงที่เหนือกว่า
พัฒนาขึ้นโดยเฉพาะสำหรับกระบวนการขัดผิวหรือการขัดผิวและการปั่นเงาแบบลูกกลิ้ง (SRB) ท่อเหล่านี้ให้ผิวงานเจาะที่สมบูรณ์แบบสำหรับการใช้งานกระบอกไฮดรอลิกและนิวแมติกในอุตสาหกรรมต่างๆ เช่น การก่อสร้าง การเกษตร ยานยนต์ และการขนถ่ายวัสดุ
เกรดเหล็กทั่วไป
·ASTM A513 Type 5 (ดึงเหนือแมนเดรล, DOM)
·เทียบเท่า ST52 / E355
·SAE 1020, SAE 1026 (เกรดเสริม)
·E235 (สำหรับการใช้งานเบา)
ขนาดทั่วไป (OD × WT)
·Ø40 มม. × 2.5 มม
·Ø50 มม. × 3 มม
·Ø63.5 มม. × 4 มม
·Ø76 มม. × 5 มม
·Ø90 มม. × 6 มม
·Ø100 มม. × 6 มม
·Ø120 มม. × 8 มม
·Ø150 มม. × 10 มม
หมายเหตุ: มีทั้งขนาดท่อ DOM แบบเมตริกและแบบอิมพีเรียลตามคำขอ
ข้อมูลจำเพาะทางเทคนิค
·มาตรฐาน: ASTM A513 ประเภท 5 (ท่อ CDW / DOM)
·เกรดเหล็ก: ST52 / SAE 1026
·สภาพ: ดึงเย็น, ทำให้เป็นมาตรฐาน
·ความตรง: ≤ 0.5:1000
·ความคลาดเคลื่อน: OD & WT ตามมาตรฐาน ASTM A513
·การตกแต่งพื้นผิว (ตามที่ให้มา): ID Ra ≤ 2.5 ไมโครเมตร
·การตกแต่งพื้นผิว (หลังการขัด/SRB): ID Ra ≤ 0.4 ไมโครเมตร
กระบวนการผลิต
1. เหล็กแผ่นรีดร้อน → ร่องที่แม่นยำ
2. การเชื่อมด้วยความต้านทานไฟฟ้า (ERW) → การขึ้นรูปท่อแม่
3. การรักษาความร้อน / การทำให้เป็นมาตรฐาน → ขจัดความเครียดและปรับปรุงความสมบูรณ์ของการเชื่อม
4. การดึงเย็นเหนือแมนเดรล (DOM) → รับประกัน OD/ID ที่แม่นยำ ความแข็งแกร่งที่เพิ่มขึ้น
5. การตัดและยืดผม → ให้ความแม่นยำและความตรงของความยาวที่ดีเยี่ยม
6. การตรวจสอบขั้นสุดท้าย → การตรวจสอบขนาด การทดสอบคุณภาพรอยเชื่อม การประเมินพื้นผิว
คุณสมบัติหลักและคุณประโยชน์
·ทางเลือกที่คุ้มค่าเมื่อเทียบกับท่อ ASTM A519 แบบไม่มีรอยต่อ
·ความตรงที่ยอดเยี่ยมและงานละเอียด มิติ
·คุณภาพรอยเชื่อมสูงเนื่องจากกระบวนการ DOM ที่ทำให้เป็นมาตรฐาน
·เตรียมพร้อมอย่างสมบูรณ์แบบสำหรับการขัดผิวหรือการตกแต่ง SRB
·มีจำหน่ายในขนาดเมตริกและอิมพีเรียลเพื่อความเข้ากันได้ทั่วโลก
การใช้งาน
·กระบอกไฮดรอลิกสำหรับอุปกรณ์ก่อสร้าง
·ระบบไฮดรอลิกของเครื่องจักรการเกษตร
·ระบบอัตโนมัติทางอุตสาหกรรมและหุ่นยนต์
·อุปกรณ์ขนย้ายและยกวัสดุ
·กระบอกสูบนิวแมติก
