ท่อสำหรับส่วนประกอบยานยนต์: ประเภท เกรด และคู่มือการเลือก

1. เหตุใดการเลือกท่อจึงมีความสำคัญในชิ้นส่วนยานยนต์

ความเครียดแตกหักเพียงครั้งเดียวในท่อเพลาขับอาจทำให้เกิดความล้มเหลวอย่างรุนแรงบนทางหลวงได้ ท่อเหล็กภายในโช้คอัพ แขนกันสะเทือน หรือรางแชสซีไม่ได้เป็นเพียงชิ้นส่วนโลหะกลวงเท่านั้น แต่ยังเป็นองค์ประกอบโครงสร้างที่การเลือกเกรดผิดอาจทำให้อายุการใช้งานของส่วนประกอบสั้นลง 50% หรือมากกว่านั้น ข้อผิดพลาดในการเลือกวัสดุมีส่วนทำให้เกิดความล้มเหลวด้านความล้าที่เกี่ยวข้องกับแชสซีเกือบ 15% ตามข้อมูลการวิเคราะห์ความล้มเหลวที่พบในการตรวจสอบคุณภาพระดับ tier-1 เมื่อคุณระบุท่อสำหรับส่วนประกอบยานยนต์ คุณกำลังสร้างสมดุลระหว่างความต้านทานแรงดึง ความสามารถในการเชื่อม ความต้านทานการกัดกร่อน และราคาในสภาพแวดล้อมที่มีการวัดค่าความคลาดเคลื่อนในหน่วยไมครอน และอายุการใช้งานวัดเป็นระยะทางหลายแสนไมล์

ความสมดุลนั้นเข้มงวดยิ่งขึ้นในแพลตฟอร์มยานพาหนะสมัยใหม่ การใช้พลังงานไฟฟ้าจะเพิ่มมวลแบตเตอรี่ ซึ่งจะเพิ่มภาระแรงบิดของระบบกันสะเทือนและท่อแชสซี เป้าหมายการลดน้ำหนักต้องใช้ผนังที่บางกว่าและมีความต้านทานความล้าเท่ากันหรือสูงกว่า การเลือกกฎทั่วไปแบบเดิมใช้งานไม่ได้อีกต่อไป ท่อ ERW เอนกประสงค์ที่ทำงานได้อย่างเพียงพอในรถเก๋งที่มีโครงเหล็กอาจใช้งานไม่ได้ก่อนเวลาอันควรในครอสโอเวอร์ EV เนื่องจากสเปกตรัมการโหลดมีการเปลี่ยนแปลง การทำความเข้าใจการทำงานร่วมกันระหว่างกระบวนการผลิต เกรดวัสดุ และผิวสำเร็จจะแยกท่อที่เชื่อถือได้และมีอายุการใช้งานยาวนานออกจากสถิติความล้มเหลวในภาคสนาม

บทความนี้ย้ายคำอธิบายแคตตาล็อกทั่วไปที่ผ่านมา เราจะเปรียบเทียบท่อไร้รอยต่อ, DOM, ERW และท่อดึงเย็นที่แม่นยำเคียงข้างกัน จากนั้นเชื่อมต่อแต่ละประเภทกับระบบย่อยของยานยนต์จริง: ระบบขับเคลื่อน ระบบกันสะเทือน ระบบเบรก และโครงสร้างภายใน นอกจากนี้ คุณยังจะพบข้อมูลเชิงปริมาณเกี่ยวกับผลกระทบจากความหยาบของพื้นผิว ตารางการเลือกเกรดวัสดุ และกรอบการตัดสินใจที่ทำซ้ำได้ ซึ่งคำนึงถึงข้อกำหนดการรับรองและเศรษฐศาสตร์ขนาดเป็นชุด

2. ประเภทของท่อที่ใช้ในยานยนต์: Seamless, DOM, ERW และ Precision Cold-Drawn

ตระกูลผู้ผลิตหลอดสี่กลุ่มครองการใช้งานด้านยานยนต์ ความแตกต่างอยู่ที่วิธีการสร้างผนังท่อและขั้นตอนหลังการประมวลผล และความแตกต่างเหล่านั้นจะควบคุมความสม่ำเสมอทางกล ความสมบูรณ์ของการเชื่อม และความแม่นยำของขนาดโดยตรง

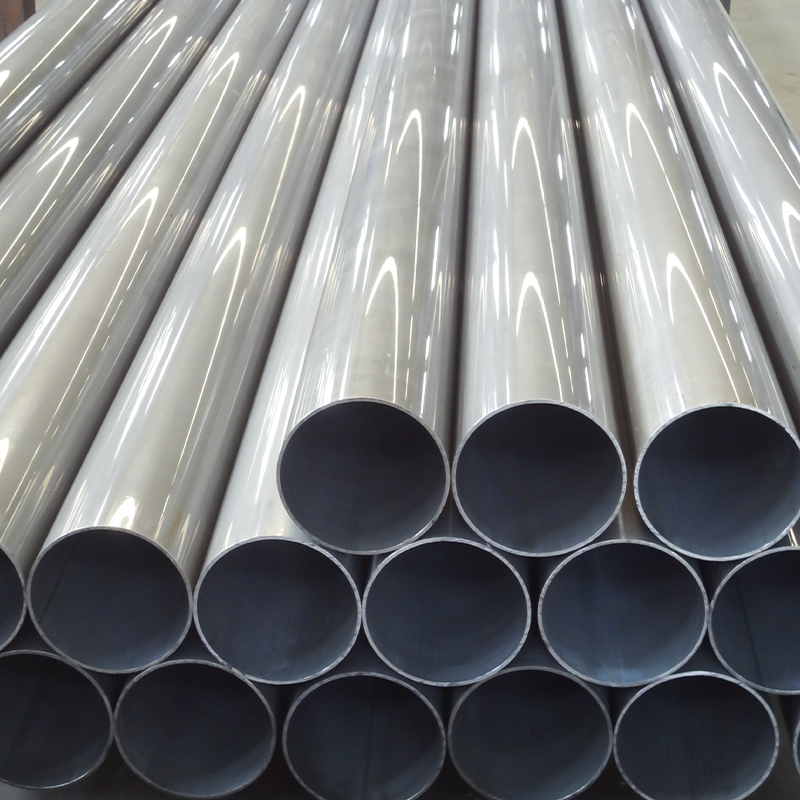

สำหรับส่วนประกอบระบบขับเคลื่อน ท่อ DOM เชื่อมช่องว่างระหว่างต้นทุนและประสิทธิภาพ ก ท่อเชื่อมดึงเย็นสำหรับการใช้งานเพลาขับ โดยทั่วไปจะมีค่าเผื่อความหนาของผนังอยู่ที่ ±0.1 มม. ซึ่งส่งผลโดยตรงต่อความไม่สมดุลของสารตกค้าง — ทุกๆ 0.1 มม. ของความเยื้องศูนย์สามารถเพิ่มความไม่สมดุลแบบไดนามิกได้ 15–20 g·cm ในเพลาขนาด 1.5 เมตร นั่นคือเหตุผลที่ OEM ระบุ DOM เหนือ ERW ธรรมดาสำหรับเพลาประกอบ แม้ว่าต้นทุนวัตถุดิบจะสูงกว่า 20–30% ก็ตาม

ท่อเหล็กแม่นยำสำหรับเพลาส่งกำลัง ผู้ผลิตท่อเพลาขับ

Suao นำเสนอท่อเหล็กที่มีความแม่นยำสำหรับเพลาขับ ในฐานะผู้ผลิตและโรงงานท่อเพลาขับของจีน ท่อเหล็กที่มีความแม่นยำแบบกำหนดเองสำหรับเพลาส่งกำลัง

ดูผลิตภัณฑ์ →

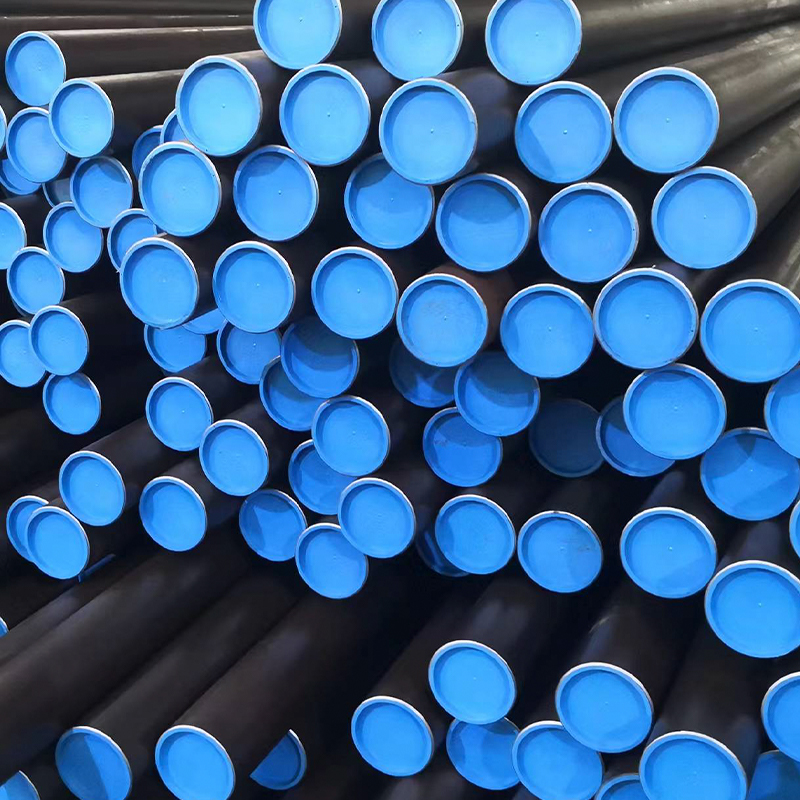

ท่อไร้รอยต่อมีบทบาทสำคัญในวงจรไฮดรอลิกและวงจรวิกฤตด้านความปลอดภัย การไม่มีรอยเชื่อมจะขจัดจุดเชื่อมต่อที่อ่อนแอที่สุดในความล้าแรงดันสูงรอบสูง อย่างไรก็ตาม การไร้รอยต่อไม่ได้หมายความว่าดีขึ้นโดยอัตโนมัติ — เกรด DOM สมัยใหม่หลายเกรดได้รับความแข็งแรงในการระเบิดที่เทียบเคียงได้เมื่อบริเวณรอยเชื่อมได้รับการบำบัดและดึงความร้อนอย่างเหมาะสม ท่อดึงเย็นที่มีความแม่นยำ ซึ่งมักจะมาพร้อมกับ ID ที่นุ่มนวลเป็นพิเศษ (Ra 0.4 µm หรือดีกว่า) เป็นตัวเลือกเริ่มต้นสำหรับโช้คอัพแบบท่อเดี่ยวและกระบอกสูบไฮดรอลิกซึ่งอายุการใช้งานของซีลมีความสำคัญมากกว่าความแข็งแรงของห่วงดิบ

3. การเปรียบเทียบเกรดวัสดุ: 1026, 4130, E355, 27ซิมิน และอื่นๆ

เคมีของเหล็กเป็นตัวกำหนดพื้นฐาน แต่กลไกที่แท้จริงยังขึ้นอยู่กับการบำบัดความร้อนด้วย เกรด E355 เดียวกันสามารถแสดงค่าแกว่งกำลังครากที่ 150 MPa ขึ้นอยู่กับว่ามีจำหน่ายแบบรีด นอร์มัลไลซ์ หรืองานเย็น ตารางด้านล่างแสดงเกรดท่อยานยนต์ที่พบบ่อยที่สุดพร้อมคุณสมบัติที่เป็นตัวแทนในเงื่อนไขการจัดส่งที่ซัพพลายเออร์ส่วนใหญ่เสนอสำหรับส่วนประกอบที่ขึ้นรูปด้วยเครื่องจักรหรือขึ้นรูป

ท่อ DOM 1026 ให้อัตราส่วนความล้าอายุการใช้งานต่อต้นทุนที่ดีที่สุดสำหรับเพลาขับแบบหมุน ในขณะที่ 4130 สงวนไว้สำหรับแพลตฟอร์มประสิทธิภาพสูงที่ไวต่อน้ำหนัก ซึ่งการอบชุบด้วยความร้อนหลังการเชื่อมเป็นส่วนหนึ่งของแผนการผลิตอยู่แล้ว E355 และ ST52 ครองตำแหน่งการออกแบบระบบกันสะเทือนของยุโรป เนื่องจากมีการเชื่อมที่คาดเดาได้และสามารถดึงให้มีความทนทานสูงโดยไม่ต้องสปริงกลับมากเกินไป เกรด 27SiMn ที่มีความแข็งแรงสูงจะปรากฏในเครื่องจักรเคลื่อนที่ขนาดใหญ่และยานพาหนะเพื่อการพาณิชย์เป็นหลัก โดยที่สภาวะการดับและอบคืนตัวจะให้กำลังครากมากกว่า 800 MPa — แต่ต้องมีการควบคุมขั้นตอนการเชื่อมอย่างระมัดระวังเพื่อหลีกเลี่ยงไม่ให้โซนที่ได้รับผลกระทบจากความร้อนอ่อนตัวลง

4. การรักษาพื้นผิวและผลกระทบต่อประสิทธิภาพของท่อ

การรักษาพื้นผิวไม่ใช่ทางเลือกที่สวยงาม บนท่อโช้คอัพ ความแตกต่างระหว่างการเคลือบซิงค์ฟอสเฟตและอีโค้ตแบบคาทาฟอเรติกสามารถต้านทานการพ่นเกลือได้ 480 ชั่วโมง เทียบกับที่มากกว่า 1,000 ชั่วโมง ภายในท่อ ความหยาบของพื้นผิวจะควบคุมการสึกหรอของซีลโดยตรง โดยการลดความหยาบของพื้นผิวด้านใน (Ra) จาก 1.6 µm เป็น 0.4 µm ได้แสดงให้เห็นในการทดสอบความทนทาน ยืดอายุของซีลไฮดรอลิกได้สองเท่าหรือมากกว่า .

สำหรับการใช้งานโช้คอัพโมโนทิวบ์ แนวทางปฏิบัติที่ดีที่สุดคือการใช้ ท่อกระบอกโช้คอัพพร้อมการควบคุมความหยาบภายใน — โดยทั่วไป Ra สูงสุด 0.4 µm — รวมกับ e-coat แบบคาทาฟอเรติกบนพื้นผิวด้านนอก e-coat ให้ความต้านทานเศษหินได้เหนือกว่าการเคลือบด้วยผงมาก ในขณะที่ ID ที่เรียบช่วยให้แรงเสียดทานของซีลลูกสูบต่ำและสม่ำเสมอตลอดอายุการใช้งานของผลิตภัณฑ์ ในพื้นที่ที่ความสวยงามมีความสำคัญ เช่น โครงสร้างคอยล์โอเวอร์แบบเปลือย การชุบฮาร์ดโครมยังคงเป็นเกณฑ์มาตรฐาน แต่จะเพิ่มต้นทุนท่อประมาณ 25–35% เมื่อเทียบกับการเคลือบ e-coat คุณภาพสูง

ท่อโช้คอัพไฮดรอลิก – EN 10305-2 E235 N, ท่อเหล็กเชื่อมความแม่นยำดึงเย็น Ø40 x 2 มม., ซัพพลายเออร์ - มณฑลเจียงซู

Suao คือผู้จัดจำหน่ายท่อโช๊คอัพไฮดรอลิกในจีน – EN 10305-2 E235 N, ท่อเหล็กเชื่อมความเย็นแบบเชื่อมเย็น Ø40 x 2 มม., ท่อโช้คอัพไฮดรอลิกแบบกำหนดเอง – EN 10305-2 E235 N, ท่อเหล็กดึงเย็น

ดูผลิตภัณฑ์ →

5. วิธีเลือกท่อที่เหมาะกับการใช้งานด้านยานยนต์ของคุณ

ขั้นตอนการตัดสินใจที่มีโครงสร้างช่วยขจัดการคาดเดา ลำดับห้าขั้นตอนต่อไปนี้ได้รับการปรับปรุงจากการอนุมัติชิ้นส่วนการผลิตและโปรแกรมการรับรองซัพพลายเออร์หลายสิบรายการ

1. กำหนดฟังก์ชันหลัก ท่อส่งของเหลว (กระบอกไฮดรอลิก), ส่งแรงบิด (เพลาขับ), ดูดซับพลังงานกระแทก (กล่องชน) หรือทำหน้าที่เป็นตัวเว้นระยะโครงสร้างหรือไม่ ฟังก์ชันนี้จะกำหนดโหมดความล้มเหลวของคีย์ — ความล้า การโก่งงอ การระเบิด หรือการสึกหรอ — และรวมถึงคุณสมบัติของวัสดุที่ควบคุม
2. ระบุกรณีโหลดที่โดดเด่น ท่อคอพวงมาลัยจะมองเห็นความเค้นบิดและแรงอัดตามแนวแกนเป็นครั้งคราว ท่อแขนกันสะเทือนมองเห็นการโค้งงอแบบหลายแกนพร้อมแรงกลับด้านที่สำคัญ จับคู่ขีดจำกัดความทนทานของเกรดเหล็ก (หรือความแข็งแกร่งความล้าที่ 107 รอบ) กับสเปกตรัมความเครียด และใช้ปัจจัยด้านความปลอดภัยขั้นต่ำ 1.5 กับผลผลิตสำหรับการสร้างต้นแบบ

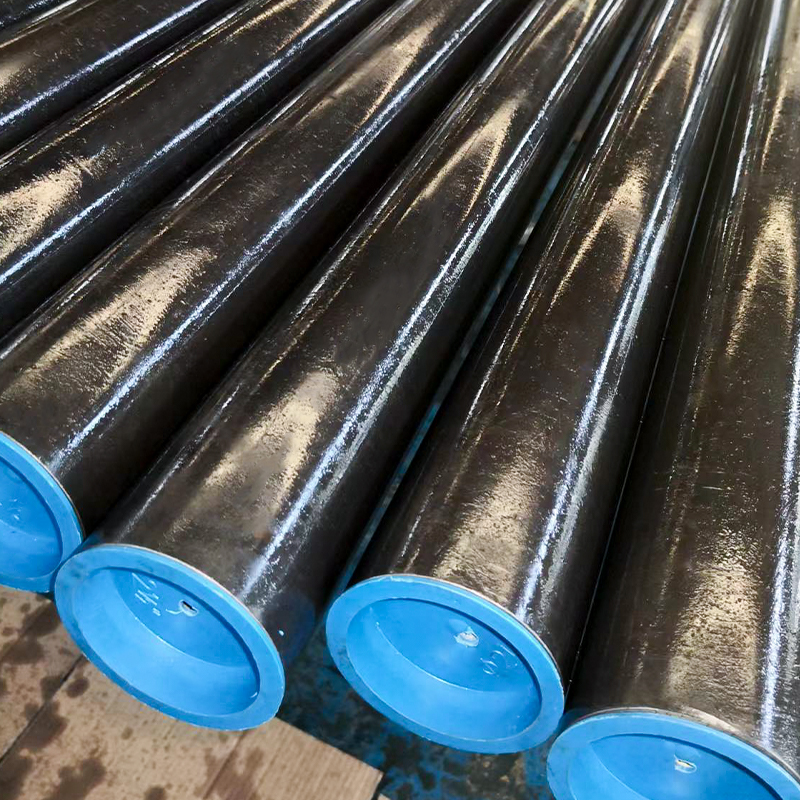

3. เลือกกระบวนการผลิต หากการออกแบบต้องใช้วงจรแรงดันสูงแบบไร้การเชื่อม ให้เลือกท่อไร้ตะเข็บ หากคุณต้องการโซลูชันราคาระดับกลางที่มีการรวมศูนย์และประสิทธิภาพความล้าที่ดี ท่อ ID เฉียบคมสำหรับกระบอกไฮดรอลิก ที่ทำจาก DOM หรือเหล็กเชื่อมดึงเย็นมักเป็นจุดที่น่าสนใจ สำหรับฉากยึดที่ไม่สำคัญซึ่งมีการเคลือบสีแล้ว ERW ก็เพียงพอแล้ว

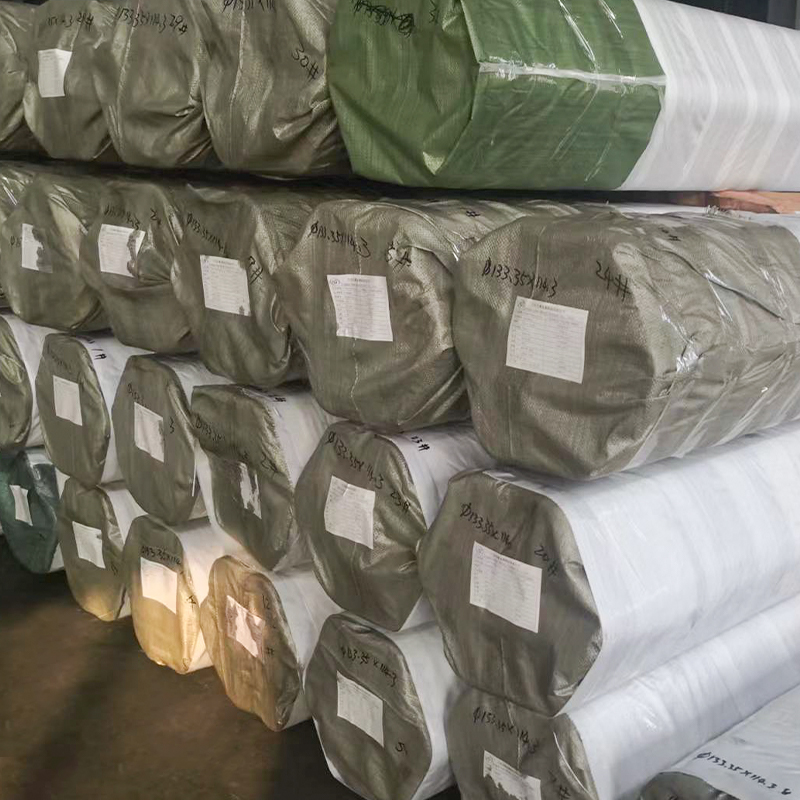

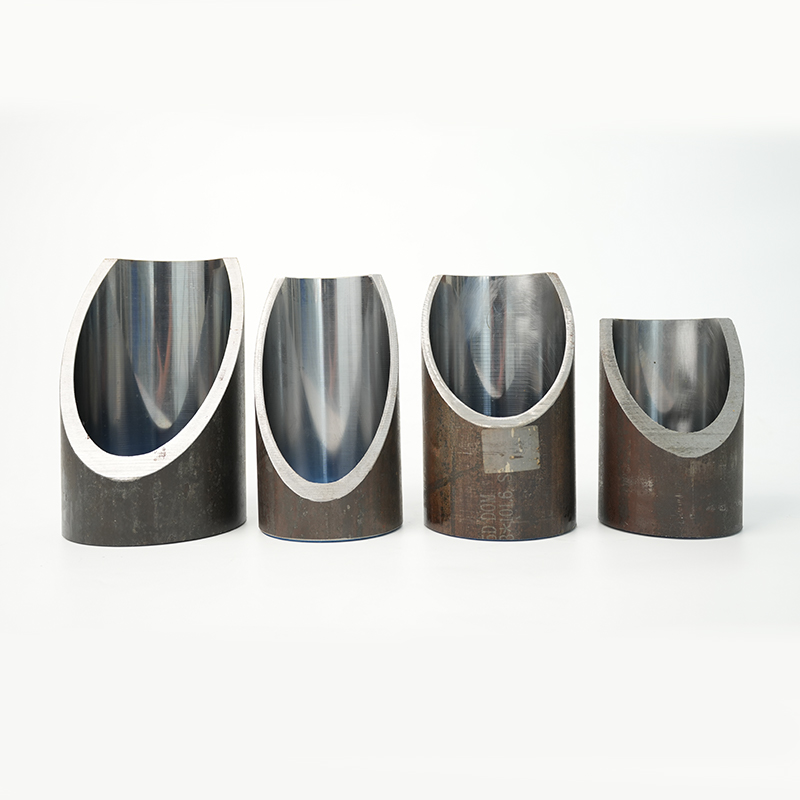

ท่อ Honed & SRB – EN 10305-1 E355 H8 Ra0.4, ID กระจกเงาสำหรับกระบอกไฮดรอลิก, ซัพพลายเออร์ - Jiangsu Suao M

Suao คือผู้จัดจำหน่ายท่อ Honed & SRB ของจีน – EN 10305-1 E355 H8 Ra0.4, กระจก ID เสร็จสิ้นสำหรับกระบอกไฮดรอลิก, ท่อ Honed และ SRB แบบกำหนดเอง – EN 10305-1 E355 H8 Ra0.4, กระจก ID เสร็จสิ้นสำหรับ Hydrau

ดูผลิตภัณฑ์ →

1. กำหนดความคลาดเคลื่อนและการตกแต่งพื้นผิว ระบุพิกัดความเผื่อ ID H8–H9 สำหรับลูกสูบและก้านนำพอดี ต้องการ Ra 0.8 µm หรือดีกว่าสำหรับซีลไดนามิก Ra 0.4 µm ซึ่งการซีลน้ำมันที่ความเร็วรอบต่ำเป็นสิ่งสำคัญ สำหรับเพลาขับ ความร่วมศูนย์ (TIR) ​​ต่ำกว่า 0.3% ของ OD จะช่วยป้องกันการลงโทษที่ไม่สมดุล
2. ต้นทุนแผนที่ ปริมาณ และระยะเวลารอคอย ท่อดึงไร้รอยต่ออาจมีราคาสูงกว่าเทียบเท่า DOM ถึง 40% หากปริมาณต่อปีของคุณต่ำกว่า 2,000 หน่วย ค่าพรีเมียมนั้นอาจยอมรับได้เพื่อหลีกเลี่ยงการตัดจำหน่ายเครื่องมือ สำหรับปริมาณที่มากกว่า 20,000 หน่วย ต้นทุนวัสดุจะมีอิทธิพลเหนือ และโซลูชันการเชื่อมที่ได้รับการออกแบบมาอย่างดีมักจะได้เปรียบ

ลำดับนี้ป้องกันข้อผิดพลาดที่พบบ่อยที่สุด นั่นคือ การเริ่มการสนทนาด้วยเกรดวัสดุก่อนที่จะเข้าใจสถานะความเครียดของส่วนประกอบ เริ่มต้นด้วยฟังก์ชันและโหลดเสมอ จากนั้นปล่อยให้ข้อมูลดันคุณไปยังประเภทท่อที่ถูกต้อง

6. การพิจารณาต้นทุนและระยะเวลาดำเนินการ: ท่อแบบกำหนดเองเทียบกับท่อมาตรฐาน

ต้นทุนรวมของท่อในการผลิตชิ้นส่วนยานยนต์มักไม่ค่อยมีราคาต่อเมตร การตัด การตกแต่งขั้นสุดท้าย และต้นทุนในการปฏิเสธแบทช์เนื่องจากเงื่อนไขการจัดหาไม่ถูกต้องมักมีมากกว่าต้นทุนวัตถุดิบ ตารางด้านล่างเปรียบเทียบท่อสต็อกมาตรฐานกับท่อที่วาดขึ้นเองซึ่งตรงกับชุดค่าผสม OD/ID/ผนัง และข้อมูลจำเพาะพื้นผิวเฉพาะ

สำหรับการสร้างต้นแบบในปริมาณน้อย ความยืดหยุ่นมีความสำคัญมากกว่าราคาต่อหน่วย โรงงานเฉพาะทางหลายแห่งยอมรับคำสั่งซื้อท่อดึงเย็นที่มีความแม่นยำต่ำเพียง 200–300 กิโลกรัม ช่วยให้ซัพพลายเออร์ระดับ 2 มีเส้นทางที่เป็นไปได้ในการตรวจสอบการออกแบบก่อนที่จะตัดสินใจใช้เครื่องมือปริมาณมาก ในกรณีเหล่านี้ การปรับเวลารอคอยสินค้าจะเล็กน้อย — อาจจะเพิ่มอีกหนึ่งสัปดาห์ — ในขณะที่ประโยชน์ทางวิศวกรรมของการทดสอบโดยเน้นการตกแต่งพื้นผิวและความทนทานต่อการผลิตนั้นมีมหาศาล

7. การรับรองและมาตรฐานคุณภาพสำหรับท่อยานยนต์

หากไม่มีการรับรองที่ถูกต้อง ไม่มีพอร์ทัลจัดซื้อของ OEM ที่จะยอมให้ซัพพลายเออร์ท่อผ่านประตูได้ บรรทัดฐานสำหรับชิ้นส่วนการผลิตคือ IATF 16949 ซึ่งเพิ่มข้อกำหนดเฉพาะด้านยานยนต์เพิ่มเติมจาก ISO 9001 ซัพพลายเออร์ที่ยึดมาตรฐาน ISO 9001 เท่านั้นอาจยังคงเป็นที่ยอมรับสำหรับชิ้นส่วนหลังการขายหรือชิ้นส่วนบริการ แต่ไม่ใช่สำหรับการส่งมอบ OEM ระดับ 1 โดยตรง

• ไอเอทีเอฟ 16949:2016 — บังคับสำหรับการผลิตซีรีส์ ต้องมีแผนการควบคุมที่เป็นเอกสาร การศึกษา MSA และการตรวจสอบเค้าโครงประจำปี ซัพพลายเออร์ที่ไม่มีจะถูกตัดสิทธิ์จาก RFQ ส่วนใหญ่โดยอัตโนมัติ
• ISO 9001:2015 — จุดเริ่มต้นการจัดการคุณภาพขั้นต่ำ เหมาะสำหรับล็อตต้นแบบและชิ้นส่วนหลังการขายที่ไม่สำคัญ
• รายงานการทดสอบวัสดุตาม EN 10204 ประเภท 3.1 — จำเป็นสำหรับการจัดส่งท่อแชสซีที่รองรับแรงดันทุกครั้ง การประกาศประเภท 2.1 ไม่เพียงพอสำหรับสิ่งใดก็ตามที่เข้าไปในวงจรไฮดรอลิก
• พรรคพลังประชารัฐ ระดับ 3 — แพ็คเกจการอนุมัติชิ้นส่วนการผลิตมาตรฐานที่กำหนดโดยผู้ผลิตรถยนต์โดยสารส่วนใหญ่ รวมถึงผลลัพธ์ด้านมิติ ใบรับรองวัสดุ การศึกษาความสามารถ (Ppk/Cpk) และการอนุมัติรูปลักษณ์
• การปฏิบัติตาม REACH และ RoHS — ใช้ได้กับการปรับสภาพพื้นผิว (ฟิล์มทู่ที่ปราศจากโครเมียม VI) และสำหรับส่วนประกอบที่จำหน่ายในตลาดหลังการขายในยุโรป

การสูญเสียการรับรองหรือการไม่รักษากระบวนการที่เป็นไปตามข้อกำหนด ไม่ใช่เรื่องยุ่งยากด้านเอกสาร โดยจะหยุดการจัดส่งและอาจนำไปสู่การดำเนินการกักกันที่ทำให้ห่วงโซ่อุปทานทั้งหมดสำหรับหมายเลขชิ้นส่วนนั้นหยุดชะงัก การเลือกซัพพลายเออร์หลอดที่มีใบรับรอง IATF 16949 ที่ใช้งานจริงและประวัติของการส่ง PPAP ที่ตรงเวลาถือเป็นการตัดสินใจในการลดความเสี่ยง ไม่ใช่พิธีการในการจัดซื้อ

8. บทสรุปและขั้นตอนถัดไป

การตัดสินใจเรื่องท่อในยานยนต์ทุกครั้งอยู่ที่จุดบรรจบของวัสดุศาสตร์ ความสามารถของกระบวนการ และคณิตศาสตร์ของห่วงโซ่อุปทาน ตัวเลือกที่เหมาะสมไม่ใช่เกรดหรือกระบวนการเดียว แต่เป็นการผสมผสานที่มอบอายุการใช้งานความล้า ความสม่ำเสมอของขนาด และความต้านทานการกัดกร่อนตามที่ต้องการภายในขอบเขตต้นทุนรวมที่ใช้งานได้ ท่อไร้รอยต่อให้ความสมบูรณ์สูงสุดสำหรับวงจรที่มีความสำคัญด้านความปลอดภัย ท่อ DOM ให้ความสมดุลที่ดีที่สุดสำหรับการหมุนและชิ้นส่วนโครงสร้าง ERW ยังคงเป็นปัจจัยหลักสำหรับการใช้งานที่มีรูปแบบและไม่เน้นหนัก

ทีมวิศวกรที่ประสบความสำเร็จสูงสุดไม่เพียงแค่ขอใบเสนอราคาสำหรับ “ท่อสำหรับส่วนประกอบยานยนต์” พวกเขามาที่โต๊ะพร้อมกับกล่องโหลดที่ชัดเจน พื้นผิวเป้าหมาย และความเข้าใจในเส้นทางการรับรองที่โปรแกรมของพวกเขาต้องการ หากคุณกำลังประเมินการออกแบบใหม่หรือจัดหาชิ้นส่วนที่มีอยู่ใหม่ ให้เริ่มต้นด้วยกรอบงานการเลือกห้าขั้นตอนด้านบน จากนั้น ติดต่อขอรับแพ็คเกจข้อมูลทางเทคนิคที่ประกอบด้วยใบรับรองการทดสอบโรงงานทั้งหมด แกนม้วนตัวอย่างสำหรับคุณสมบัติการเชื่อม และข้อมูลความสามารถที่พร้อมใช้งาน PPAP ซึ่งเป็นสารประเภทที่แยกห่วงโซ่อุปทานที่เชื่อถือได้ออกจากแบบสอบถามของซัพพลายเออร์
