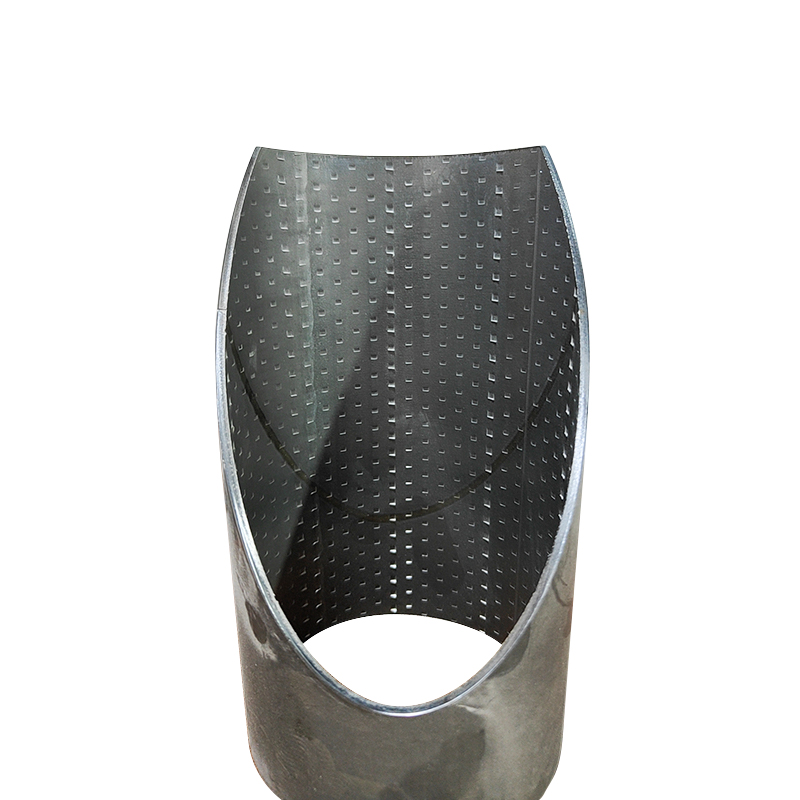

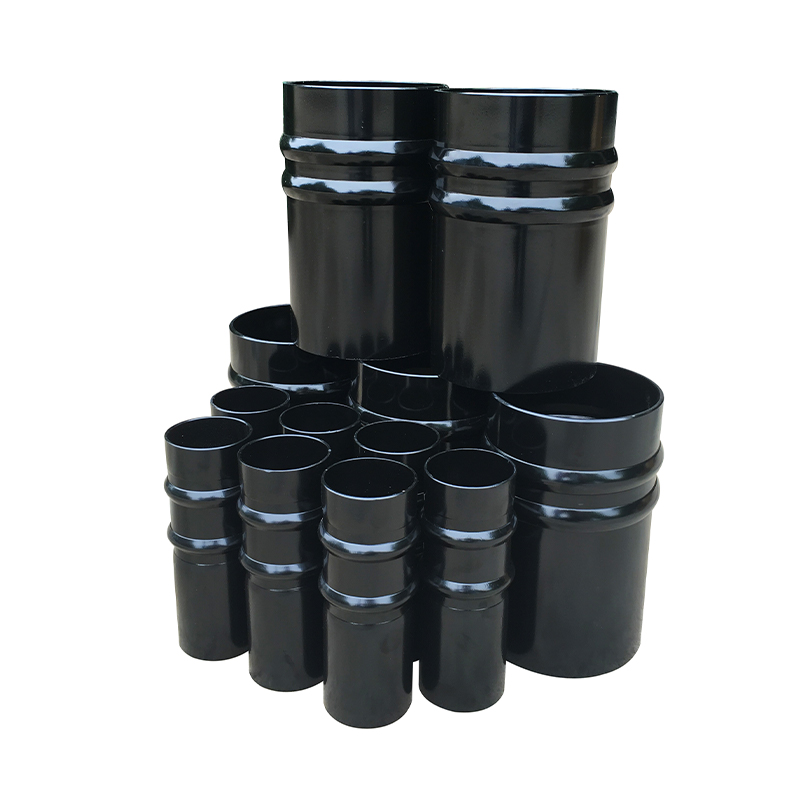

ท่อประดิษฐ์แบบกำหนดเอง - เหล็ก / สเตนเลส โค้งงอและเชื่อม ขนาดและรูปร่างที่กำหนดเอง

ท่อประดิษฐ์แบบกำหนดเองของเรานำเสนอท่อโค้งงอ เชื่อม และรูปทรงที่แม่นยำซึ่งปรับให้เหมาะกับการใช้งานด้านโครงสร้าง อุตสาหกรรม และเครื่องจักรกลของคุณ

สอบถามตอนนี้

ซึ่งรวมถึง:

·เหล็กกล้าคาร์บอน (มาตรฐาน ASTM A513 1020, มาตรฐาน ASTM A519 4140, ห้องน้ำในตัว 10305-2 E235)
·สแตนเลส (AISI 304, AISI 316)
·มิติข้อมูลที่กำหนดเอง: OD, ID, ความหนาของผนัง และความยาว
·รูปร่างที่กำหนดเอง: โปรไฟล์กลม สี่เหลี่ยม สี่เหลี่ยม และซับซ้อน
·การเชื่อมและการตกแต่ง: MIG/TIG ขัด เคลือบ หรือชุบสังกะสี
·เหมาะสำหรับระบบไฮดรอลิก เครื่องจักรอุตสาหกรรม โครงสร้างยานยนต์ กรอบการก่อสร้าง และการใช้งานอื่น ๆ ที่ท่อมาตรฐานไม่ตรงตามข้อกำหนดการออกแบบ

วัสดุและเกรดทั่วไป

เกรดเหล็ก	คุณสมบัติ	ตัวอย่างขนาด/การใช้งาน
ASTM A513 1020	เหล็กกล้าคาร์บอน ผลผลิต ~350 นิวตัน/มม.² แรงดึง ~420 นิวตัน/มม.²	Ø50.8 × 2 มม. ทรงกลม ยานยนต์และโครงสร้าง
ASTM A519 4140	โลหะผสมที่มีความแข็งแรงสูง ให้ผลผลิต ~655 N/mm² แรงดึง ~862 N/mm²	Ø76.2 × 3 มม. เครื่องจักรงานหนัก
EN 10305-2 E235	เหล็กกล้าคาร์บอนที่มีความแม่นยำ การใช้งานที่มีน้ำหนักเบา	50 × 50 × 2 มม. ทรงสี่เหลี่ยม
เอไอเอส 304 (EN 1.4301)	สแตนเลสทนต่อการกัดกร่อน	Ø50.8 × 2 มม. ทรงกลม สำหรับงานก่อสร้างและงานอุตสาหกรรม
เอไอเอส 316 (EN 1.4401)	เพิ่มความต้านทานการกัดกร่อนสำหรับทางทะเล/สารเคมี	60 × 40 × 2 มม. ทรงสี่เหลี่ยม

เกรดเหล่านี้รองรับการใช้งานในสภาพแวดล้อมของยานยนต์ การก่อสร้าง อุตสาหกรรม และทางทะเล ตามมาตรฐาน ASTM และ EN

เหตุใดจึงเลือกท่อประดิษฐ์แบบกำหนดเองของเรา

·การออกแบบที่ยืดหยุ่น: ดัดงอและเชื่อมเป็นรูปทรงกลม สี่เหลี่ยม หรือสี่เหลี่ยมได้อย่างแม่นยำ
·มีความแข็งแรงสูง : ตัวเลือกเหล็กกล้าคาร์บอนและโลหะผสมสำหรับการใช้งานหนัก
·ความต้านทานการกัดกร่อน: ตัวเลือกสเตนเลสสตีลสำหรับสภาพแวดล้อมที่รุนแรง
·ความคลาดเคลื่อนที่แม่นยำ: เช่น Ø50.8 มม. OD ±0.1 มม., 2 มม. WT ±10%
·ขนาดและรูปร่างที่หลากหลาย: โปรไฟล์แบบกลม สี่เหลี่ยม และสี่เหลี่ยม
·การปรับแต่งที่คุ้มค่า: การผลิตคุณภาพสูงด้วยต้นทุนที่แข่งขันได้

ขนาดและรูปร่างทั่วไป

โปรไฟล์	ขนาดทั่วไป	หมายเหตุ
รอบ	Ø12.7–101.6 มม	เช่น Ø50.8 × 2 มม. สำหรับโครงรถยนต์
สี่เหลี่ยมจัตุรัส	20 × 20 มม. ถึง 100 × 100 มม	เช่น 50 × 50 × 2 มม. เพื่อใช้รองรับโครงสร้าง
สี่เหลี่ยม	40 × 60 มม. ถึง 100 × 60 มม	เช่น 60 × 40 × 2 มม. สำหรับโครงเครื่องจักร
ความหนาของผนัง	1–5 มม	ขึ้นอยู่กับ OD/ID และข้อกำหนดในการโหลด
ความยาว	สูงถึง 12 ม	สั่งตัดตามสเปคของลูกค้า

กระบวนการผลิต

1. การเลือกหลอด: ดึงเย็นหรือรีดร้อน ขึ้นอยู่กับเกรดเหล็ก
2. การขึ้นรูป: ขึ้นรูปเป็นทรงกลม สี่เหลี่ยม สี่เหลี่ยม หรือตามต้องการ
3. การดัด: การดัดด้วยความแม่นยำ CNC สำหรับมุมและรัศมีที่แน่นอน
4. การเชื่อม: การเชื่อม MIG, TIG หรือ ERW เพื่อข้อต่อที่แข็งแรงและไร้รอยต่อ
5. การตกแต่งพื้นผิว: ขัดเงา (Ra ≤0.8 µm สำหรับสเตนเลส, Ra ≤1.6 µm สำหรับเหล็กกล้าคาร์บอน) หรือเคลือบ (ทาน้ำมัน, กัลวาไนซ์)
6. การทดสอบคุณภาพ: การตรวจสอบมิติ ความสมบูรณ์ของรอยเชื่อม และการทดสอบแบบไม่ทำลาย

ข้อมูลจำเพาะของวัสดุ

ASTM A513 1020 (สูงสุด%)

·ค: 0.18–0.23 | นาที: 0.30–0.60 | ป: 0.04 | ส: 0.05
·เครื่องกล: อัตราผลตอบแทน ~350 นิวตัน/มม.², แรงดึง ~420 นิวตัน/มม.², การยืดตัว 15%
AISI 304 (สูงสุด %)

·ค: 0.08 | หมายเลข: 2.0 | ป: 0.045 | ส: 0.03 | Cr: 18–20 | พรรณี: 8–10.5
·เครื่องกล: อัตราผลตอบแทน ~205 N/mm², แรงดึง 515–690 N/mm², การยืดตัว 40%

ความคลาดเคลื่อน (ต่อ ASTM A513)

·OD (แบบกลม): ±0.1 มม. (Ø12.7–76.2 มม.), ±0.15 มม. (>76.2–101.6 มม.)
·ขนาด (สี่เหลี่ยม/สี่เหลี่ยม): ±0.15 มม
·น้ำหนัก: ±10%
·ความยาว: ±5 มม

เงื่อนไขการจัดส่ง

·ดึงเย็น อบอ่อน หรือทำให้เป็นมาตรฐาน
·สภาพพื้นผิว: ขัดเงา ทาน้ำมัน หรือชุบสังกะสี

การใช้งาน

·ยานยนต์: ระบบไอเสียแบบโค้ง โรลเคจ ส่วนประกอบแชสซี
·การก่อสร้าง: ส่วนรองรับโครงสร้าง ราวบันได กรอบ
·อุตสาหกรรม: โครงเครื่องจักร ระบบสายพานลำเลียง อุปกรณ์สั่งทำพิเศษ
·ทางทะเล / สารเคมี: ท่อและอุปกรณ์ที่ทนต่อการกัดกร่อน
·น้ำหนักเบา / ส่วนประกอบที่มีความแม่นยำ: ส่วนประกอบที่มีการใช้งานรองน้อยที่สุด

ราคาและการวางจำหน่าย

· ประมาณการ: 2–6 เหรียญสหรัฐฯ ต่อกิโลกรัม (ขึ้นอยู่กับปริมาณ ภูมิภาค ความซับซ้อนในการดัด)
·ติดต่อขอใบเสนอราคาได้ที่ [ใส่รายละเอียดการติดต่อ]

การประกันคุณภาพ

·สอดคล้องกับมาตรฐาน ASTM A513, A519, EN 10305-2
·ได้รับการรับรอง DIN EN 10204 3.1 สำหรับองค์ประกอบทางเคมี คุณสมบัติทางกล และความแม่นยำของขนาด
·รวมการทดสอบแบบไม่ทำลาย การตรวจสอบรอยเชื่อม และการทดสอบแรงดึง
