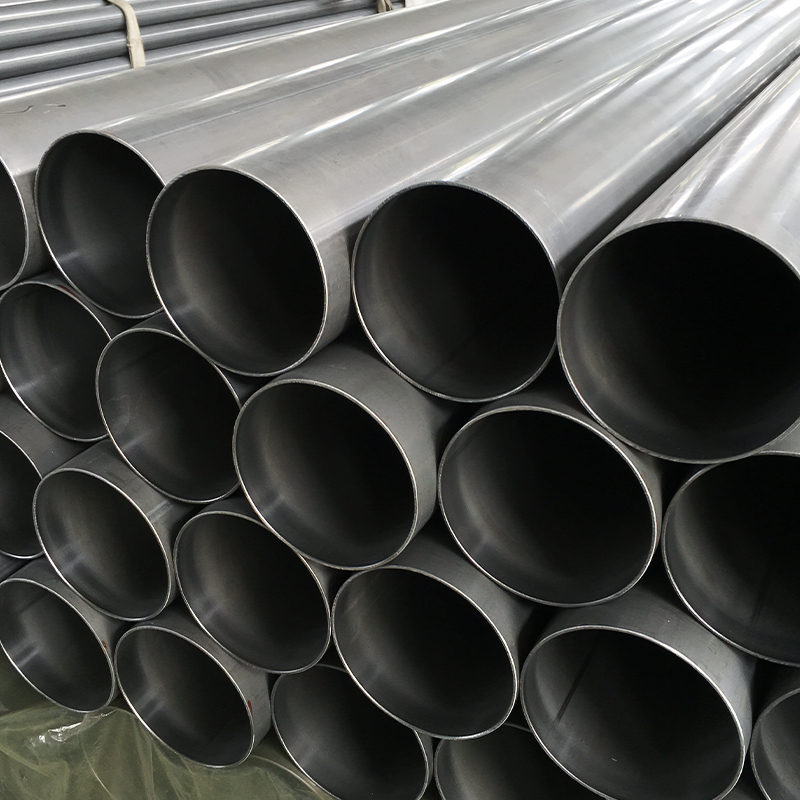

ท่อเหล็ก CDW ผนังบางเส้นผ่านศูนย์กลางขนาดใหญ่ Ø100*1

ท่อเชื่อมเย็นผนังบางเส้นผ่านศูนย์กลางขนาดใหญ่ – Ø100×1 มม. ท่อผนังบางที่มีความแม่นยำสำหรับการใช้งานโครงสร้างน้ำหนักเบา ข้อมูลจำเพาะของผลิตภัณฑ์

สอบถามตอนนี้

พารามิเตอร์	ข้อมูลจำเพาะ	ความอดทน
เส้นผ่านศูนย์กลางภายนอก/O.D. (OD)	100 มม. (±0.15 มม.)	ดิน 2393 h9
ความหนาของผนัง	1.0 มม. (± 0.05 มม.)	ดินแดง 2393 ±5%
ความยาว	1-7 ม. (กำหนดเองสูงสุด 12 ม.)	ความตรง ≤0.5มม./ม
เกรดวัสดุ	ST37-2 / ST52-3 / E355	ห้องน้ำในตัว 10305-2
พื้นผิวเสร็จสิ้น	เรียบ (Ra ≤1.2μm)	ขัดเงาก็ได้

ขยายช่วงขนาดและข้อมูลจำเพาะ

OD (มม.)	ความหนาของผนัง (mm)	ความยาวมาตรฐาน	ความอดทน	ขั้นต่ำ
50-80	0.8-1.5	2-7ม	±0.10มม	200กก
82-120	1.0-2.0	2-7ม	±0.15มม	150กก
121-180	1.2-3.0	2-7ม	±0.20มม	100กก
182-250	1.5-4.0	2-6ม	±0.25มม	50กก
251-299	2.0-5.0	2-6ม	±0.30มม	30กก

หมายเหตุสำคัญ:

· ทุกขนาดมีจำหน่ายใน ST37-2, ST52-3, E355
· ความยาวที่กำหนดเองสูงสุด 12 ม. (ความตรง ≤1มม./ม.)
· มีความคลาดเคลื่อนพิเศษ (ผนัง ±0.05 มม., ±0.03 มม. OD)

ความได้เปรียบทางการแข่งขัน

พารามิเตอร์	หลอดของเรา	มาตรฐานอุตสาหกรรม	ท่อไร้รอยต่อ
ความอดทน OD	±0.1มม	±0.30มม	±0.50มม
การเปลี่ยนแปลงของผนัง	±2%	±10%	±8%
เวลานำ	2-3 สัปดาห์	4-6 สัปดาห์	6-8 สัปดาห์

ประโยชน์ที่สำคัญ

· ลดน้ำหนักลง 40% เมื่อเทียบกับท่อติดผนังมาตรฐาน
· พร้อมเชื่อม – พื้นผิวที่สะอาด ปราศจากออกไซด์ (Sa 2.5)
· การตรวจสอบย้อนกลับเป็นชุด – การรับรองมาตรฐาน EN 10204 3.1 เต็มรูปแบบ

โซลูชั่นบรรจุภัณฑ์

ประเภท	ความจุ	คุณสมบัติพิเศษ
ชั้นวาง VMI	200หลอด	การติดตาม RFID การจัดส่ง JIT
กล่องป้องกันการบดขยี้	50หลอด	ควบคุมความชื้น
อีโคแพ็ค	100หลอด	สายรัด PET รีไซเคิลได้

กระบวนการผลิต

1. การเลือกใช้วัสดุ
·เหล็กแผ่นรีดเย็น (EN 10139) พร้อมเคมีควบคุม
·พื้นผิวทำความสะอาดด้วยอัลตราโซนิก (มาตรฐาน Sa 2.5)
2. การเชื่อมที่แม่นยำ
·การเชื่อมแบบเหนี่ยวนำความถี่สูง (400kHz)
·การอบอ่อนตะเข็บแบบอินไลน์เพื่อโครงสร้างเกรนที่สม่ำเสมอ
3. การวาดภาพแบบเย็น
· กระบวนการเขียนแบบ 3 ขั้นตอน ลดลง 18%
· ส่วนรองรับ แมนเดรล พิเศษเพื่อความสมบูรณ์ของผนังบาง
4. การควบคุมคุณภาพ
·การทดสอบกระแสไหลวน 100% (EN 10246-1)
·การวัดด้วยเลเซอร์ไมโครมิเตอร์ (±0.02มม.)
·การทดสอบอุทกสถิต (ไม่จำเป็น สูงถึง 150bar)

การเปรียบเทียบทางเทคนิค

คุณสมบัติ	ท่อ Ø100×1 มม. ของเรา	ท่อ CDW มาตรฐาน
ความสม่ำเสมอของผนัง	±0.03มม	±0.10มม
ไข่	≤0.1% OD	≤0.3% OD
ความแข็งแรงของผลผลิต	สูงขึ้น 20%	มาตรฐาน
ความหยาบผิว	รา 0.8-1.2μm	รา 1.5-2.5μm

ข้อได้เปรียบที่สำคัญ

· การลดน้ำหนัก: เบากว่าท่อทั่วไปถึง 30%
· พอดีอย่างแม่นยำ: เหมาะสำหรับการประกอบแบบเหลื่อม
· คุ้มค่า: ราคาถูกกว่าทางเลือกอื่นที่ไร้รอยต่อ 15-20%
· พร้อมใช้งาน: ไม่จำเป็นต้องมีการตัดเฉือนรอง

การใช้งานทั่วไป

· ส่วนประกอบการบินและอวกาศ (โครงสร้างที่ไม่สำคัญ)
· เฟรมอุปกรณ์การแพทย์
· ระบบติดตั้งแผงโซลาร์เซลล์
· สถาปัตยกรรมจัดแสดงนิทรรศการ
· ท่อร้อยสายแขนหุ่นยนต์

ตัวเลือกบรรจุภัณฑ์

ประเภท	จำนวนต่อ Bundle	การป้องกัน
ลังไม้	50หลอด	ห่อกันน้ำ
แพ็คแถบเหล็ก	100หลอด	ยามขอบ
ชั้นวาง VMI แบบกำหนดเอง	200หลอด	ติดแท็ก RFID
